自动灰熔点测定仪的常见故障分析及应对方案

自动灰熔点测定仪是一款用于检测煤灰熔融特性（DT、ST、HT、FT）的实验室仪器，

广泛应用于煤炭、电力、冶金及化工等行业的燃料质量分析。该设备采用高温加热炉与光学成像技

术，结合智能图像分析算法，自动识别灰锥形态变化并计算四个特征温度点，大幅提升检测精度与

效率。

灰熔点测定仪是用于测定煤灰熔融特性的仪器。该仪器以硅碳管为发热元件，并配合智能化温度控

制器进行温度控制。可以在范围内对控制参数进行选择和修改，还具备可以自行设定的定时时

温程序。对该仪器略加改装后，可以用来进行煤的二氧化碳活性测定和其它热处理。

常见故障及排除方法

该仪器能判断出多种故障现象，以帮助操作和维护。在中间数码管给出提示和报警。说明如下：

提示符号意义说明

Ｅr.1 热电偶接反

Ｅr.2 热电偶开路

Ｅr.3 可控硅常通

Ｅr.4 可控硅不触发

Ｅr.5 达不到升温速度

Ｅr.1:仪器采集到了负的温度信号，其原因可能是热电偶接反，热电偶联线有强干扰或者是仪器曾受到强干扰。可复位或停电检查。

Ｅr.2：仪器采集到了大的温度信号。可能没接热电偶。其它同Ｅr.1。

Ｅr.3：说明单片机没有发出或发出很小的触发信号，而有了较大的电流。造成现象的原因除可控硅损坏外，可能是硅碳管阻值太小或联接短路。检查可控硅和硅碳管以及联接线。

Ｅr.4：说明有了较大的触发信号，而电流太小或没有。除可控硅外可能是硅碳管阻值太大或联接不好。检查可控硅和硅碳管以及联接线。

Ｅr.5:达不到升温速度可能是设定的速度太大或炉体老化。调节设定速度或修复炉体。

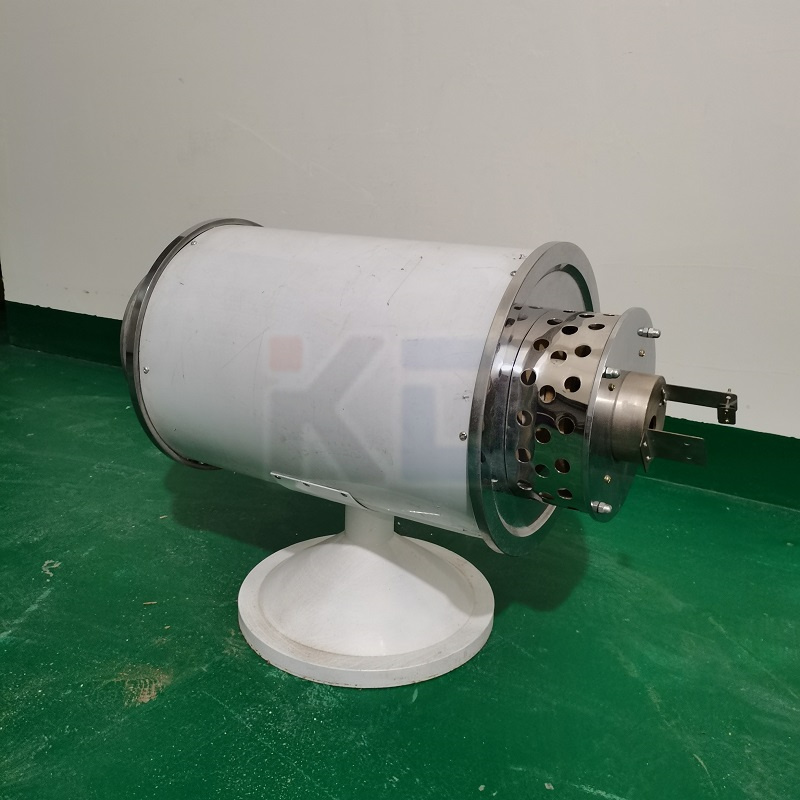

自动灰熔点测定仪
